Eşdeğer:

● Eagle Burgmann MG1/MG12/MG13

● Aesseal B02/B012/B013

● Vulcan 191/192/193

Çalışma sınırları:

● Sıcaklık: -20 derece - +200 derecesi

● Basınç: 16bar'dan daha az veya eşit

● Hız: 10m/s'ye eşit veya eşit

● Şaft boyutu: 12mm-120mm

Malzemeler:

● Contalar: Reçine Karbon, Antimon Karbon, SIC, SSIC, Tungsten Karbür

● Elastomer: Viton, EPDM, NBR, FFKM, AFLAS

● Metal Parça: SS304, SS316

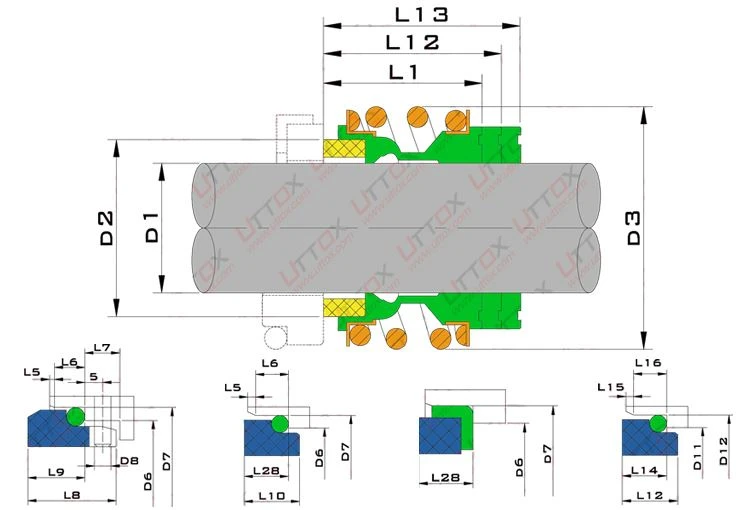

Montaj DWG:

Boyutlar (mm):

D1	D2	D6	D7	D3	L1	L12	L13	L5	L6	L7	L8	L9	L10	L12	L14	L15	L16	L28	D11	D12	D8
10	15.7	17	21	22.5	14.5	25.9	33.4	1.5	4	8.5	17.5	10	7.5	7.5	6.6	1.2	3.8	6.6	15.5	19.2	3
12	17.7	19	23	25	15	25.9	33.4	1.5	4	8.5	17.5	10	7.5	6.5	5.6	1.2	3.8	6.6	17.5	21.6	3
14	19.7	21	25	28.5	17	28.4	33.4	1.5	4	8.5	17.5	10	7.5	6.5	5.6	1.2	3.8	6.6	20.5	24.6	3
15	20.8	–	–	28.5	17	28.4	33.4	–	-	–	–	–	–	7.5	6.6	1.2	3.8	–	20.5	24.6	-
16	21	23	27	28.5	17	28.4	33.4	1.5	4	8.5	17.5	10	7.5	8.5	7.5	1.5	5	6.6	22	28	3
18	23.7	27	33	32	19.5	30	37.5	2	5	9	19.5	11.5	8.5	9	8	1.5	5	7.5	24	30	3
19	26.7	–	–	37	21.5	30	37.5	–	-	–	–	–	–	–	–	–	–	–	–	–	-
20	26.7	29	35	37	21.5	30	37.5	2	5	9	19.5	11.5	8.5	8.5	7.5	1.5	5	7.5	29.5	35	3
22	27.7	31	37	37	21.5	30	37.5	2	5	9	19.5	11.5	8.5	8.5	7.5	1.5	5	7.5	29.5	35	3
24	31.2	33	39	42.5	22.5	32.5	42.5	2	5	9	19.5	11.5	8.5	8.5	7.5	1.5	5	7.5	32	38	3
25	31.2	34	40	42.5	23	32.5	42.5	2	5	9	19.5	11.5	8.5	8.5	7.5	1.5	5	7.5	32	38	3
28	35	37	43	49	26.5	35	42.5	2	5	9	19.5	11.5	8.5	10	9	1.5	5	7.5	36	42	3
30	37	39	45	49	26.5	35	42.5	2	5	9	19.5	11.5	8.5	11.5	10.5	1.5	5	7.5	39.2	45	3
32	40.2	42	48	53.5	27.5	35	47.5	2	5	9	19.5	11.5	8.5	11.5	10.5	1.5	5	7.5	42.2	48	3
33	40.2	42	48	53.5	27.5	35	47.5	2	5	9	19.5	11.5	8.5	12	11	1.5	5	7.5	44.2	50	3
35	43.2	44	50	57	28.5	35	47.5	2	5	9	19.5	11.5	8.5	12	11	1.5	5	7.5	46.2	52	3
38	46.2	49	56	59	30	36	46	2	6	9	22	14	10	11.3	10.3	1.5	5	9	49.2	55	4
40	48.8	51	58	62	30	36	46	2	6	9	22	14	10	11.8	10.8	1.5	5	9	52.2	58	4
42	51.8	–	–	65.5	30	36	51	–	-	–	–	–	–	13.2	12	2	6	–	–	–	-
43	51.8	54	61	65.5	30	36	51	2	6	9	22	14	10	13.2	12	2	6	9	53.3	62	4
45	53.8	56	63	68	30	36	51	2	6	9	22	14	10	12.8	11.6	2	6	9	55.3	64	4
48	56.8	59	66	70.5	30.5	36	51	2	6	9	22	14	10	12.8	11.6	2	6	9	59.7	68.4	4
50	58.8	62	70	74	30.5	38	50.5	2.5	6	9	23	15	10.5	12.8	11.6	2	6	9.5	60.8	69.3	4
53	62.2	65	73	78.5	33	36.5	59	2.5	6	9	23	15	12	13.5	12.3	2	6	11	63.8	72.3	4
55	64.2	67	75	81	35	36.5	59	2.5	6	9	23	15	12	14.5	13.3	2	6	11	66.5	75.4	4
58	67.2	70	78	85.5	37	41.5	59	2.5	6	9	23	15	12	14.5	13.3	2	6	11	69.5	78.4	4
60	70	72	80	88.5	38	41.5	59	2.5	6	9	23	15	12	14.5	13.3	2	6	11	71.5	80.4	4
65	75	77	85	93.5	40	41.5	69	2.5	6	9	23	15	12	14.2	13	2	6	11	76.5	85.4	4
68	78	81	90	96.5	40	41.2	68.7	2.5	7	9	26	18	12.5	14.9	13.7	2	6	11.3	82.7	91.5	4
70	80	83	92	99.5	40	48.7	68.7	2.5	7	9	26	18	12.5	14.2	13	2	6	11.3	83	92	4
75	85.5	88	97	107	40	48.7	68.7	2.5	7	9	26	18	12.5	15.2	14	2	6	11.3	90.2	99	4
80	90.5	95	105	112	40	48	78	3	7	9	26.2	18.2	13	16.2	15	2	6	12	95.2	104	4
85	96	100	110	120	41	46	76	3	7	9	26.2	18.2	15	16	14.8	2	6	14	100.2	109	4
90	102	105	115	127	45	51	76	3	7	9	26.2	18.2	15	16	14.8	2	6	14	105.2	114	4
95	107	110	120	132	46	51	76	3	7	9	25.2	17.2	15	17	15.8	2	6	14	111.6	120.3	4
100	112	115	125	137	47	51	76	3	7	9	25.2	17.2	15	17	15.8	2	6	14	114.5	123.3	4

İlgili Giriş

Akışkan mekanik conta teknolojisinin kullanımının önemi: özellikle süreç endüstrisinde, mekanik üretim uygulamalarında kullanılan akışkan mekanik contası genellikle sızıntı riskiyle karşı karşıyadır. Sızıntı sadece enerji atıklarına, malzeme kaybına, çevre kirliliğine neden olmakla kalmaz, aynı zamanda yangınlara neden olur, patlamalara neden olur ve kişisel güvenliği doğrudan tehlikeye atar. Mekanik contalar küçük olmasına rağmen, makine ve ekipmanların güvenliğini, güvenilirliğini ve dayanıklılığını belirlerler. Özellikle petrokimya işletmelerinin makineleri ve ekipmanı için, işlenen medyanın çoğu aşındırıcı, toksik veya yanıcı ve patlayıcı, nispeten yüksek basınç ve sıcaklık eşliğinde. Sızandığında, genellikle büyük kazalara neden olur.

Akışkan mekanik mühür teknolojisinin sadece güvenli üretim elde etmek için makine ve ekipman sızıntısını çözmek için etkili bir araç değil, aynı zamanda kaynakların tasarrufu ve dünyadaki tüm ülkelerden yaygın dikkat çeken çevreyi korumak için bir garanti olduğu görülebilir.

Popüler Etiketler: MG1 MG12 MG13 Mekanik Mühür, Çin, Tedarikçiler, Üreticiler, Fabrika, Özelleştirilmiş, Satın Al, Kalite, Öncü, Tırnak, Düşük Fiyat, Yapılmış Çin

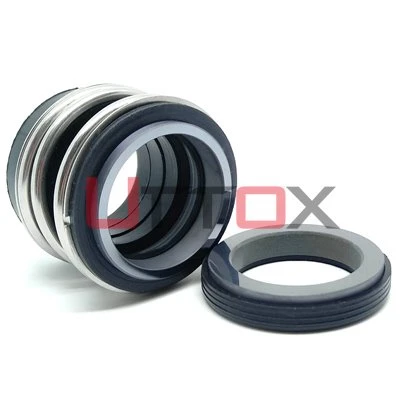

MG1 MG12 MG13 Mekanik Conta
