Eşittir:
● John Crane Tip 680
Çalışma Limitleri:
● Sıcaklık:-20℃ - +350℃
● Basınç：≤ 20bar
● Hız: ≤ 25m/s
● Mil boyutu: 0,75"- 6" / 18mm - 150mm
Malzemeler:
● Conta Halkaları: A,B,Q1/12,Q2/22, U1/12,U2/22
● Elastomer: VITON, EPDM, NBR, FFKM, AFLAS
● Metal Parça: SS304, SS316, 4J42, 2CR13, AM350, Hastelloy C, Inconel 718

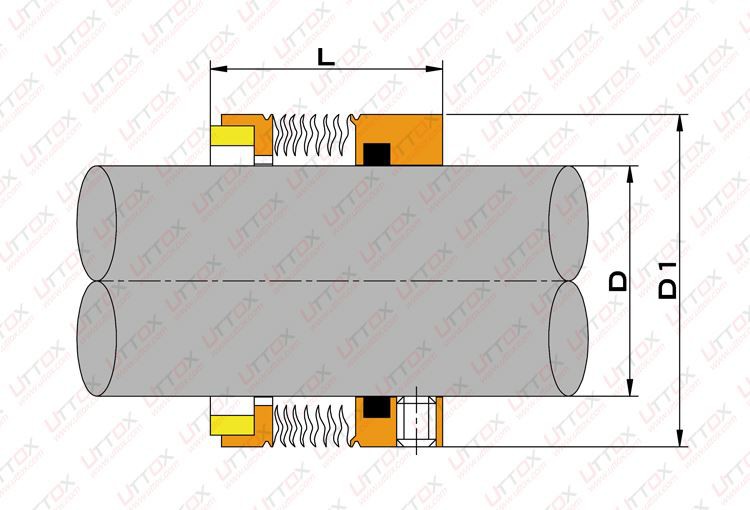

Montaj Dwg'si:
Boyutlar (mm):
| inç boyutu | Metrik Boyutu | ||||
| D(inç) | D1 | L | D(mm) | D1 | L |
| 0.750 | 1.312 | 1.250 | 18 | 32 | 27.5 |
| 0.875 | 1.437 | 1.250 | 20 | 33.3 | 27.5 |
| 0.937 | 1.500 | 1.250 | 22 | 36 | 27.5 |
| 1.000 | 1.562 | 1.250 | 24 | 38.1 | 30 |
| 1.125 | 1.687 | 1.250 | 25 | 39 | 30 |
| 1.250 | 1.812 | 1.312 | 28 | 42 | 32.5 |
| 1.375 | 1.937 | 1.437 | 30 | 44 | 32.5 |
| 1.500 | 2.062 | 1.437 | 32 | 46 | 32.5 |
| 1.625 | 2.187 | 1.437 | 33 | 47 | 32.5 |
| 1.750 | 2.312 | 1.437 | 35 | 49.2 | 32.5 |
| 1.875 | 2.437 | 1.500 | 38 | 52.4 | 34 |
| 2.000 | 2.562 | 1.500 | 40 | 55.6 | 34 |
| 2.125 | 2.687 | 1.500 | 43 | 58.7 | 34 |
| 2.250 | 2.812 | 1.562 | 45 | 58.7 | 34 |
| 2.375 | 2.937 | 1.562 | 48 | 61.9 | 34 |
| 2.500 | 3.187 | 1.562 | 50 | 65.1 | 34.5 |
| 2.625 | 3.312 | 1.625 | 53 | 68.3 | 34.5 |
| 2.750 | 3.437 | 1.625 | 55 | 71 | 34.5 |
| 2.875 | 3.625 | 1.687 | 60 | 74.6 | 39.5 |
| 3.000 | 3.750 | 1.687 | 65 | 84.1 | 39.5 |
| 3.125 | 3.875 | 1.750 | 70 | 87.3 | 45 |
| 3.250 | 4.000 | 1.750 | 75 | 95.3 | 45 |
| 3.375 | 4.125 | 1.750 | 80 | 98.4 | 44.5 |
| 3.500 | 4.250 | 1.875 | 85 | 104.8 | 44.5 |
| 3.625 | 4.375 | 1.875 | 90 | 108 | 49.5 |
| 3.750 | 4.5 | 1.875 | 95 | 114.3 | 49.5 |
| 3.875 | 4.625 | 1.875 | 100 | 120.7 | 49.5 |
| 4.000 | 4.75 | 1.875 | 105 | 131.7 | 48.3 |
| 4.250 | 5.187 | 1.903 | 110 | 138.1 | 48.3 |
| 4.500 | 5.437 | 1.903 | 115 | 144.5 | 48.3 |
| 4.750 | 5.687 | 1.903 | 120 | 144.5 | 48.3 |
| 5.000 | 5.937 | 1.903 | 125 | 150.8 | 48.3 |
| 5.250 | 6.213 | 1.903 | 130 | 157.8 | 48.3 |
| 5.500 | 6.463 | 1.903 | 140 | 170.5 | 48.3 |
| 5.750 | 6.714 | 1.903 | 150 | 176.9 | 48.3 |
| 6.000 | 6.964 | 1.903 |
*İlgili Giriş*
Mekanik salmastraların kullanımı için önlemler:
(1) Taşıma ortamının sıcaklığı çok yüksek, çok düşük veya kirlilik parçacıkları içerdiğinde, yanıcı, patlayıcı veya toksik olduğunda, kapatma, yıkama, soğutma ve filtreleme gibi ilgili önlemler alınmalıdır.
(2) Çalıştırmadan önce aracı elle çevirin, torkun çok büyük olup olmadığına, sürtünme veya anormal ses olup olmadığına dikkat edin.
(3) Dönme yönüne, kaplinin merkezlenmiş olup olmadığına, yatak kısmındaki yağlama yağının düzgün eklenip eklenmediğine ve boruların doğru olup olmadığına dikkat edin.
(4) Çalıştırmadan önce, önce ortam ve soğutma suyu vanasını açın, statik basınçtan kaynaklanan sızıntıyı önlemek için sızdırmaz boşluktaki gazın tamamen boşalıp boşalmadığını kontrol edin ve ardından işlemi başlatın.
(5) Sürüşten sonra çalışmanın normal ve kararlı olup olmadığı, mil dönüşünden, anormal gürültüden ve aşırı ısınmadan kaynaklanan anormal tork olup olmadığı.
